优质的中山机电安装公司在绘图时应该注意什么?

优质的中山机电安装公司在绘图时应该注意什么?

2022-01-21

企业要进行各类电力工程建设,需要具备符合国家规定的资质,因为在进行电力工程建设之前,需要对场地进行详细的勘察和测量,然后进行合理的建设。图纸和方案完成后,由管理部门审核。


1.注意引线的标注方法要正确


在绘制中山机电安装施工图时,往往会在一些重要的地方用铅线做注解。为了符合标准并轻松通过审核,工作人员在使用引出线时需要注意使用细实线。此外,索引图片的限定和编号应有引出线,并注意与图形对齐。


2.注意使用正确的单词和符号


为了画出清晰易懂的电力工程施工图,除了使用各种图形外,还会有各种文字和符号。由于它们的重要性,对文字和符号有一定的规定。因此,工作人员在作画时一定要注意各种字和字的正确使用,不仅要保持统一的字间距,而且要从左到右安装。


3、注意相关技术条件


中山机电安装施工图是技术人员在施工过程中的重要参考资料,施工中一些必要的技术条件、重要注意事项和特别说明等应在图纸上标明,并注意这些注释的标题。比正文大一号,并在标题后使用冒号。如果标注的文字较长,需要标注的内容较多,则必须用阿拉伯数字编号。

中山水电安装工程

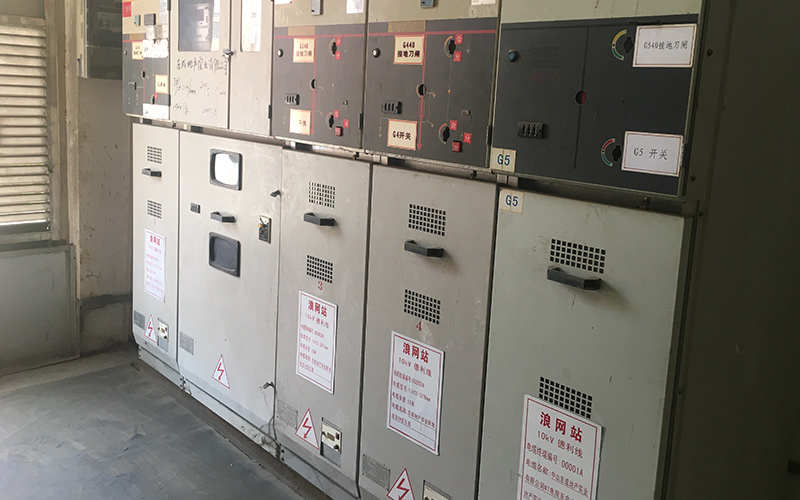

(1)选用低压配电柜为低压交流固定隔离开关柜,开关插入或拔出。采用模块化设计,通用性强。具有足够的动态和热稳定性;电气方案配置灵活。柜体的尺寸、数量和布置应符合设计图纸的要求,一切调整不得影响布局。它由框架、外壳、柜内功能单元室(包括插拔式组件)、母线、保护线和零线连接排、线槽、电缆安装支架等组成。柜体采用C型骨架,优质铝锌板,板厚不小于2.0mm,组装牢固;


(2)柜体前后门及其外表面采用环氧粉末涂料处理,涂层厚度不小于50微米。涂层应美观、牢固、耐腐蚀、耐冲击、不反光。颜色将由所有者确认。所有机柜部件、螺钉、电缆连接支架等均采用镀锌处理,符合耐盐雾腐蚀标准。


(3)低压配电柜的结构设计应保证操作、操作、维护和检查的安全可靠。各电气元件产生的热、电弧、冲击、振动、磁场或电场不应影响其他电气元件的正常工作。


(4) 电气柜分为母线室、功能单元室和电缆室。配电柜前面板安装有仪表、信号灯、按钮等组成的辅助电路元件;主母线位于机柜上方,电缆室位于机柜后部,内部设有电缆固定支架。


(5)低压配电柜为TN-S系统。每个配电柜内有接地母线 PE 和中性母线 N。侧面可方便地就近连接各电路的接地或零接。柜体框架结构,接地可靠。N线和PE线间隔固定有绝缘子,可单独使用,方便施工时进出线的布线。母线连接良好,绝缘支架等附件牢固可靠。


(6)电柜内各单元的推拉机构应轻便灵活。相同规格和容量的单元可以灵活互换。每个都有一个坚固的金属接地。


(7)柜体前后均有可上锁的门,门的开启角度不小于120度。


(8)开关与功能单元之间应设有可靠的机械联锁装置,以保证开关闭合时功能单元不能打开。开关必须处于打开状态才能推进开关。推入开关时,副触点与接地触点先于主触点接触,拔出开关时,副触点与接地触点比主触点断开。
